在工业气密测试和流体传输领域，快速密封连接器是一个“小但关键”的存在。它直接影响测试效率、密封可靠性，乃至整条产线的运行节拍。而在高压管内径密封这个细分赛道上，森尼维尔SV06系列凭借其出色的设计和稳定的性能，已成为行业内的技术标杆。

一、产品定位：高压内径密封的专业选手

SV06系列是格雷希尔旗下一款高压应用快速接头，专门用于密封各类铜管、钢管和铝管的内部孔道。它的设计目标是解决一个常见的工业难题：如何在保证高压密封的同时，实现快速连接与断开。

与低压应用的内胀式接头不同，SV06系列采用了压力辅助密封设计——随着测试压力的增加，密封圈与管壁的贴合越紧密，密封力量也随之增强。这一特性使其在高压测试场景中游刃有余，能够覆盖从真空到7MPa（约70Bar） 的操作压力范围。

二、三大核心技术解析

1. 内胀式密封原理

SV06系列采用的是内胀密封技术，其核心机制是：将连接器前端的密封圈插入被测管件内孔后，通过操作手柄触发内部机构，使密封圈发生径向膨胀，与被测管件的内壁紧密贴合。

当测试压力升高时，高压气体会进一步推动密封圈向外膨胀，形成“压力辅助”效应——测试压力越大，密封越紧。这种自增强机制是SV06能够在高压环境下保持零泄漏的关键。

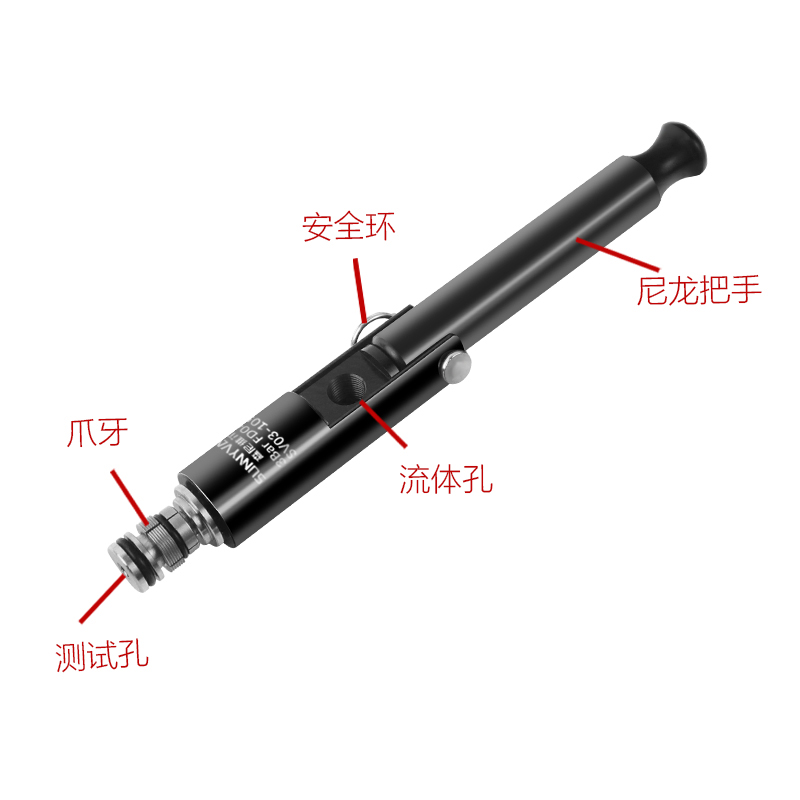

2. 高硬度锁紧爪牙

在管内径密封场景中，能否“抓住”管壁是决定耐压上限的核心因素。SV06系列在密封圈后端设计了高硬度锁紧爪牙，爪牙表面布有细小横纹，能在插入时增大与管壁的受力面积，提供更牢靠的抓紧力。

更精妙的是，爪牙采用特殊的形状设计和多点接触结构，在提供足够抓紧力的同时，减少了对管壁的刮伤风险——这对铝合金、塑料等软质管件的测试尤为重要。

3. 模块化的主体设计

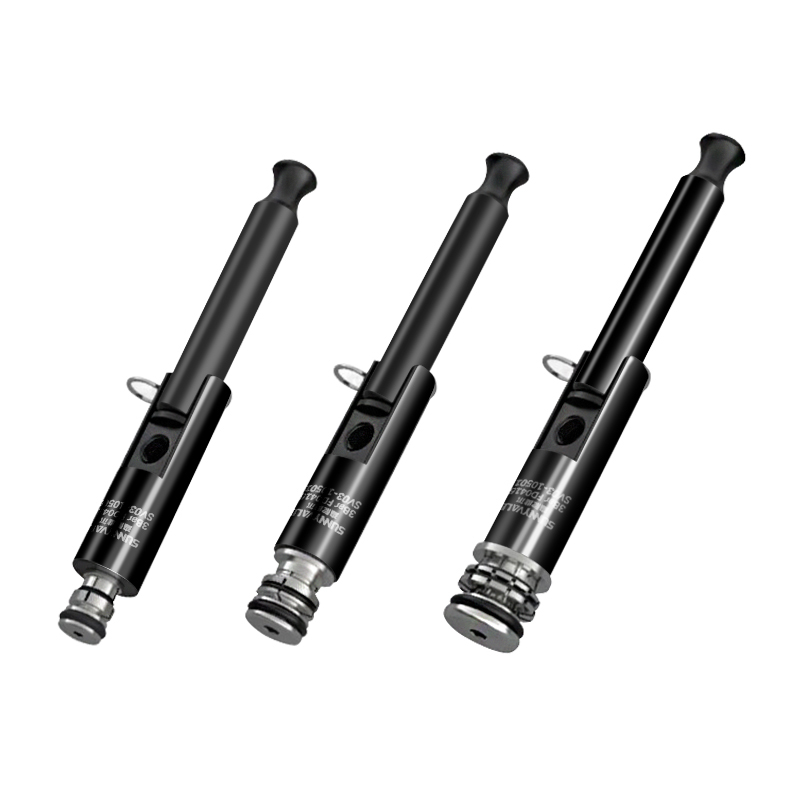

SV06系列提供1号、2号、3号三种主体规格，适用于不同管径范围的密封需求，密封范围覆盖10mm-50mm。主体材质有铝合金、不锈钢、尼龙三种可选，用户可根据测试介质的腐蚀性、工作环境温度等因素灵活选择。

流量接口采用G1/8或ZG1/8螺纹孔，符合国内常用标准，配件易得且便于集成。

三、核心参数一览

参数项 规格

操作压力 真空至50Bar / 70Bar（不同版本）

密封范围 10mm-50mm

最小插入深度 1、2号主体：12mm；3号主体：23mm

流量接口 G1/8或ZG1/8螺纹孔

主体材料 铝合金 / 不锈钢 / 尼龙

密封圈材质 丁腈橡胶

操作温度 -20℃至120℃

四、应用场景：从制冷到新能源

SV06系列的应用范围覆盖了多个工业领域，典型场景包括：

制冷行业：热交换器、冷凝器、蒸发器的气密性检测和氦气检漏。一位设备制造商的反馈是：“SV05/SV06系列快速接头用于冷凝器氦气检测设备，密封可靠耐用，一秒连接，瞬时密封”。

新能源汽车：电机控制器冷却板、电池包冷却水道的高压气密测试。SV06系列的体积小巧（长度约180mm），在空间有限的测试环境中具有明显优势。

压力容器与仪器仪表：用于压力容器、传感器、流量计等部件的高压测试。

特殊定制：对于管口下方有遮挡物、常规SV06无法放入的狭窄场景，格雷希尔还提供了偏心定制版本——将前端的密封部位进行中心偏移，在保留SV06原有性能的前提下，解决空间干涉问题。

其他型号：SV06N，迷你款高压内胀密封连接器，体积小，不锈钢打造，不容易磨损，解决空间狭小的干涉问题。

五、与传统接头的对比优势

森尼维尔SV06系列在多个维度上实现了对传统螺纹接头的技术迭代：

对比维度          SV06系列 传统螺纹接头

连接时间          小于1秒 10-30秒

操作复杂度     一推一压完成 需工具旋拧，依赖经验

对工件损伤     SV06P款PEEK材质爪牙，无损连接 金属接触，易划伤内壁

压力适应性     压力辅助设计，越高越紧 需精确力矩控制

维护成本          密封圈模块化更换 螺纹磨损需整体报废

在效率层面，SV06系列实现了1秒内完成密封连接与拆卸，而传统螺纹接头需要10-30秒，且依赖操作人员的手感经验。

在质量层面，SV06的爪牙采用高分子工程塑料材质，对铝合金、塑料等软质管件完全无损，而传统接头的金属爪牙容易在反复装拆中导致内壁划伤，影响质检合格率。

六、灵活性与定制能力

除了标准型号，SV06系列还展现出了令人印象深刻的场景适应性。

某客户的测试场景中，管口下方有部分遮挡物，常规SV06因长度原因无法放入（标准款长约180mm）。格雷希尔通过将前端密封部位进行中心偏移，保留了G35系列的性能、外观和操作方式，同时解决了空间的干涉问题。

这种“小改动、大价值”的定制能力，正是SV06系列在自动化集成商中广受好评的原因之一。

七、结语：技术沉淀与场景深耕

森尼维尔SV06系列的成功，源于对“管内径高压密封”这一细分场景的持续深耕。它没有追求“万能”，而是在自己的赛道上做到极致：高压力、快连接、不伤管、可定制。

在新能源汽车、制冷设备、压力容器等行业的测试线上，SV06系列正扮演着“看不见但离不开”的角色——每一只充气测试的铝合金管件、每一次高压检漏的冷凝器，都可能经过它的“把关”。

这正是工业品价值的本质：不在于产品本身有多复杂，而在于它帮客户解决了多少实际问题。
