新能源电池包、热管理系统、液冷服务器的气密性检测，正在对连接工具提出更“苛刻”的要求——空间越来越紧凑，节拍越来越快，而泄漏率容差却越来越低。

如果说标准款内胀式密封连接器是产线上的“主力兵”，那么SV06N迷你款就是为狭窄空间和精密接口量身打造的“特种兵”。本文将以行业视角，解读这款产品的设计逻辑与应用价值。

一、内胀式密封连接器的工作原理

在了解SV06N之前，有必要先明确内胀式密封的核心机制。

内胀式密封是一种通过内部膨胀来封堵管口或孔口的连接方案。其典型工作过程如下：

插入：将连接器的密封头插入工件管口内部。

胀紧：通过手柄、按钮或气动驱动，推动内部机构使密封圈径向膨胀，紧贴管壁形成密封面。

测试：连接气密性检测仪，充入压缩空气或惰性气体，进行保压和泄漏率判定。

释放：测试完成后，解除胀紧力，密封圈回缩，轻松拔出。

这一方案的核心优势在于：连接力不依赖管口外壁或螺纹，尤其适合内径公差较大、管口短、外部操作空间受限的场景。

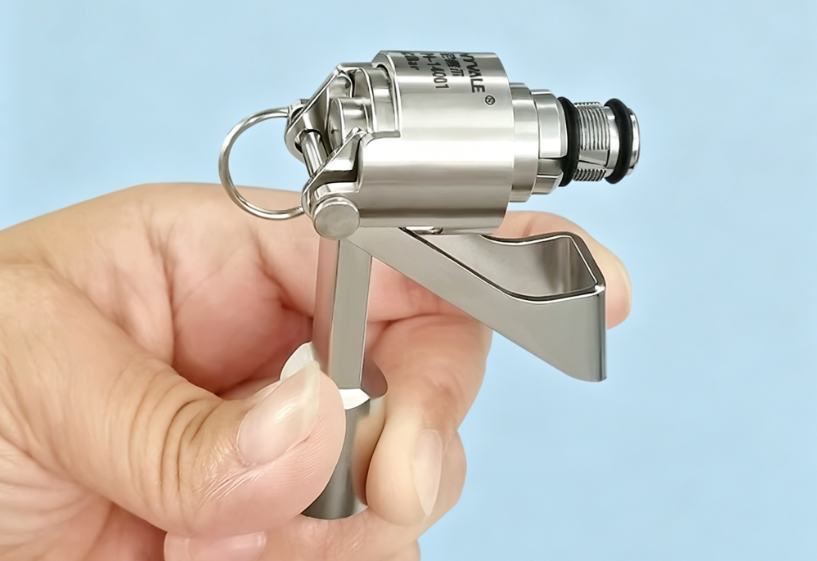

二、SV06N的定位：标准款的“空间优化版”

SV06N并非独立开发的全新产品，而是基于市场验证成熟的森尼维尔SV06系列标准内胀式接头，进行的小型化迭代升级。两款产品在核心性能指标上保持一致，差异主要体现在体积与应用场景上：

维度 SV06标准款 SV06N迷你款

外形尺寸 常规尺寸，适配标准管径 整体缩小约30%-50%，长度与直径同步缩减

适用管径 内径6mm为主 内径6mm为主（保持兼容）

密封压力 同等压力等级 同等压力等级

操作方式 手柄式/按钮式 按钮式为主，单手即可操作

目标场景 通用管口密封 密集管排、窄间距、狭小空间

这种“功能不变、体积缩小”的迭代思路，直接回应了行业的两大变化：

一是电池包结构日益紧凑。随着电池能量密度提升，PACK内部留给气密测试的空间愈发狭窄，水冷板接口间距缩小，标准尺寸接头难以施展开。

二是多通道并行测试的需求增加。为提高产线节拍，越来越多厂家采用“一拖多”并行充气方案，要求多个接头在有限空间内同时对接，小体积的优势尤为突出。

三、SV06N的核心参数与适用边界

基于SV06系列的技术底座，SV06N迷你款的主要参数范围如下（具体数值以官方规格书为准）：

适用管内径：10mm-20mm（兼容一定公差范围）

工作压力：0-2MPa（具体等级根据型号）

密封圈材质：氟橡胶（FKM），兼容冷却液、乙二醇等介质

主体材质：不锈钢/铝合金（兼顾强度与轻量化）

操作方式：按钮式快换

连接方式：尾部标准螺纹接口，适配气密仪管路

从行业应用角度看，这款产品的最佳适用边界是：

空间受限的管内密封场景，如液冷板管口、电池包内部管路

需要快速插拔的批量测试产线，节拍要求高，不允许多圈旋拧

对重量有要求的自动化末端，如机器人夹爪携带的测试工装，轻量化可降低运动负载

四、小型化带来的工程价值

从产线工程的角度看，SV06N的体积缩短不仅仅是“小了一圈”，而是带来了一系列连锁优化：

1. 提升产线节拍：更轻、更小的接头使操作人员或机械臂能更快速地定位和插拔。在密集管排场景中，标准款可能因干涉需要“左挪右腾”，迷你款则能一步到位。

2. 降低工装设计难度：非标测试工装往往需要为每个管口预留足够的操作空间。SV06N放宽了这一约束，使得工装结构可以更简洁，多个接头可以排布得更紧密。

3. 减少接头自身对测试的干扰：更小的内部容积意味着充气时消耗的气量更少，有助于缩短充气和稳压时间，这对于批量测试中的节拍优化有实际意义。

4. 适配自动化末端执行器：当气密测试被集成到机器人工作站时，轻量化和小体积的接头可以降低机械臂末端负载，并减少切换时的干涉风险。

五、典型应用场景

结合当前新能源制造的热点，SV06N迷你款在以下场景中具有明确的用武之地：

场景一：动力电池PACK水冷板气密测试

电池包水冷板的管接口通常内径8mm左右，且相邻管口间距狭窄。SV06N的小体积可以轻松应对密集排列的管口，实现多个管口同步封堵与独立测试。

场景二：储能电池模组液冷管路检测

储能系统同样依赖液冷散热，模组级液冷管路接口数量多、空间紧凑，对测试效率和连接可靠性要求高。SV06N配合自动化测试站，可实现高速批量检测。

场景三：AI服务器液冷快接头/冷板测试

AI算力爆发带动液冷服务器需求激增。液冷冷板的微通道、快接头等部件出厂前必须进行全数气密检测。SV06N的体积优势在精密小部件的测试工装中尤为突出。
