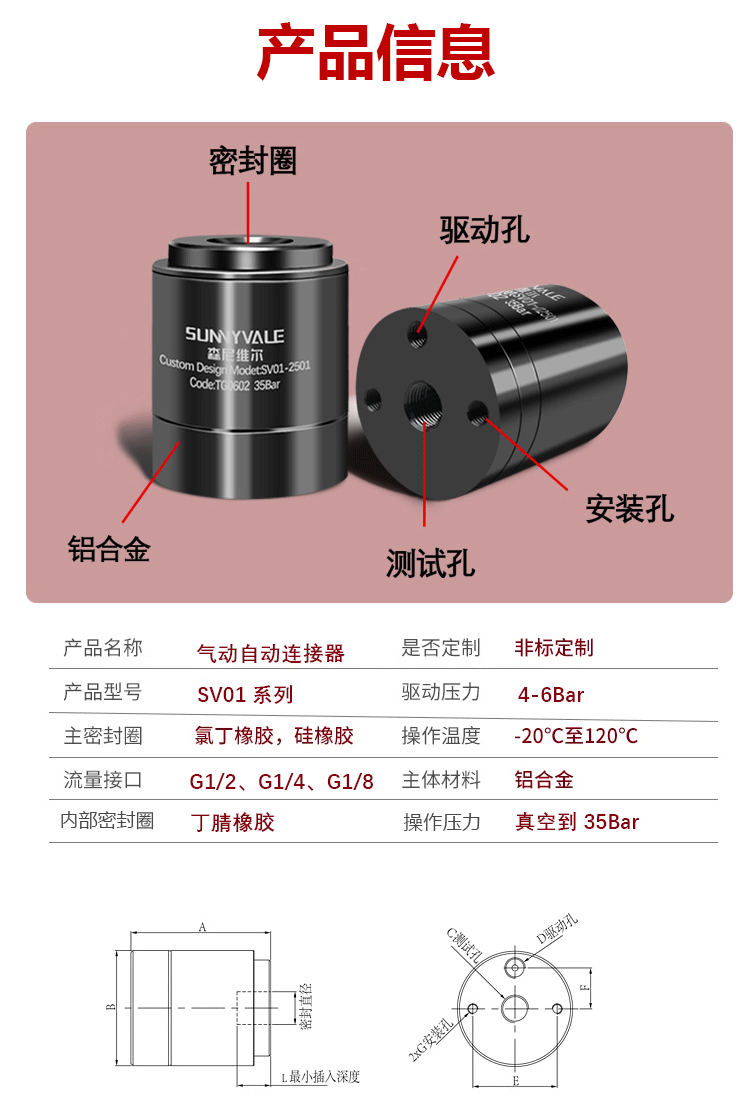

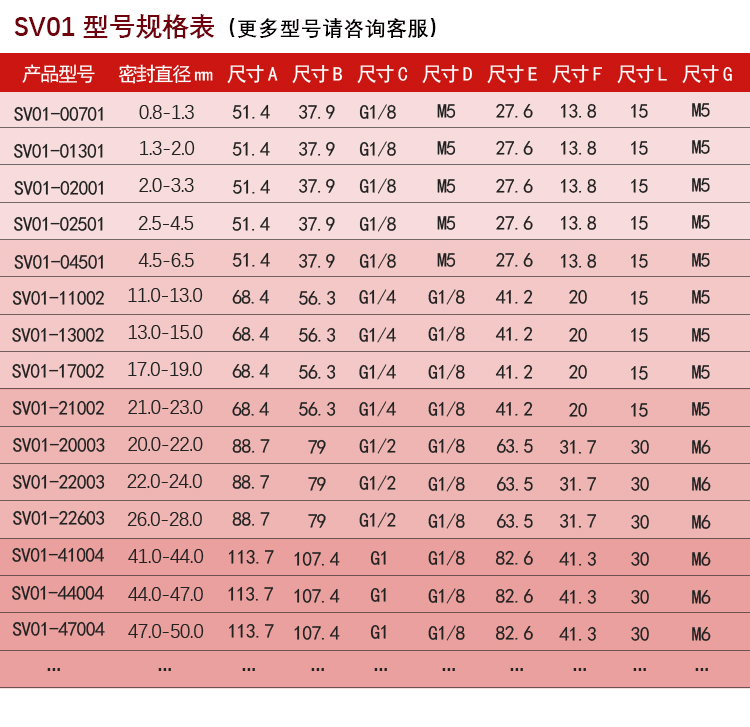

产品参数

 Product parameters

适用管径范围：0.8mm-80mm直径的光管外封

通过气压驱动实现密封，非常适合高产量自动化生产测试。

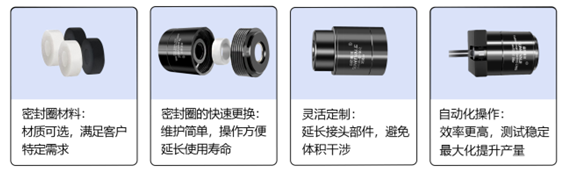

产品特点

Product parameters

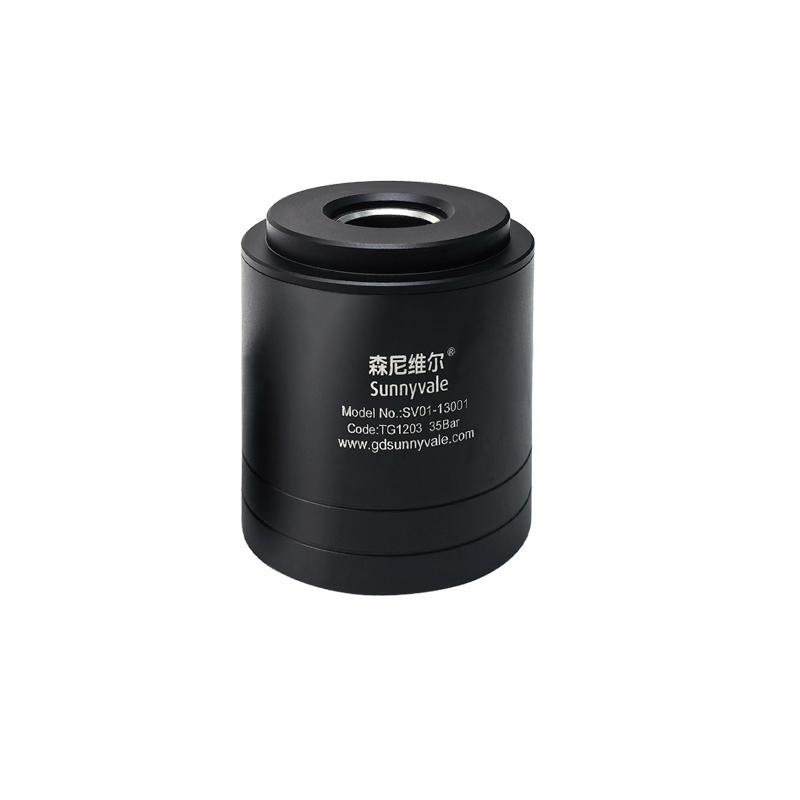

                                                                                  SV01系列快速连接器的特性

                                          1.气压驱动

                                                            通过底部驱动空进气来推动内部活塞挤压密封圈膨胀实现密封

                                                      2.自动化操作

                                                            尾部2个固定孔，可将连接器固定在任何器件上，来实现自动化操作，精准稳定可靠

                                           3.测试孔

                                                            直通式设计，对测试流量无影响。G螺纹孔纹，符合国内标准。

                                           4.无损测试

                                                             密封圈包裹夹紧，不会对测试件表面带来损伤

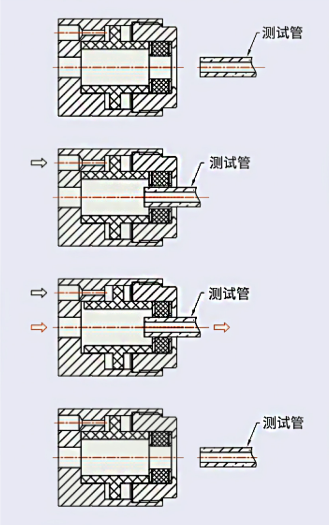

操作方法

Operation method

第一步

将测试管件放入SV01系列前端测试口

第二步

从驱动气孔送气，此时密封圈受挤压产生膨胀密封圈紧贴测试管壁，形成密封

第三步

①当密封形成后，此时想测试孔充入测试介质(如压缩空气，测试液等)

②等待测试完成后，测试介质排空，测试压力回归常压后，此时驱动气压排空，密封圈

  不再受压，连接器断开，接头可移走

第四步

断开连接时，释放测试压力后，再将测试管从连接器移走

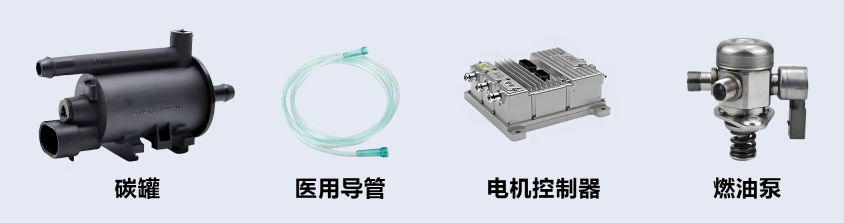

应用案例

Application cases

通过使用气压驱动开挤压内部的密封圈，创造一个适用于各种管件的无泄漏的外部连接，SV01连接器正是进行气密测试和功能测试的理想选择。
